TFT-LCD结构
来源: | 作者:pro3c1b26 | 发布时间: 2017-01-22 | 5194 次浏览 | 分享到:

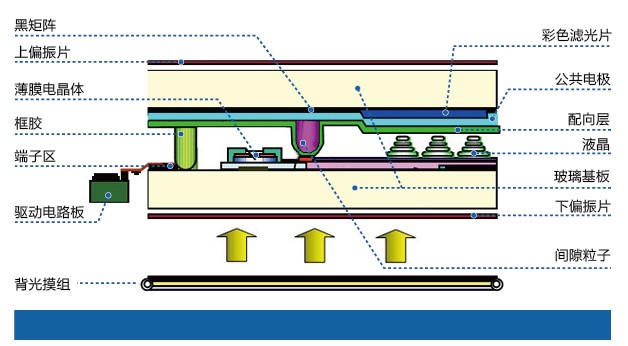

  • TFT-LCD结构

    TFT-LCD面板由上下两个基板构成，上基板为CF基板,设置有CF（彩色滤光片），用于产生颜色，下基板为TFT基板，设置有TFT（薄膜电晶体）矩阵，用来控制像素矩阵的灰阶显示，两个基板之间为液晶层。给像素施加不同的驱动电压，液晶就会随着电压的大小发生不同角度的偏转，调整背光源入射光线的穿透率，产生灰阶显示。CF侧通常设置有红、绿、蓝三原色构成的彩色滤光片矩阵，与TFT侧的薄膜电晶体矩阵一一对应，通过不同灰阶的红绿蓝进行混色产生不同的色彩和明暗度。背光模块位于TFT-Array面板之后负责提供光源，驱动电路板为面板提供操作电压。

  • TFT-LCD制程
